在材料研发与可靠性验证中，氙灯耐候试验几乎是所有户外材料绕不开的一项关键测试。

但实际工作中经常出现一个问题：

同一款材料，国内测试可以通过，但出口报告不被认可；

按ISO做的结果能用在国际项目，但北美客户要求必须按ASTM重新执行；

不同实验室之间的数据甚至无法直接对比。

原因通常在于三大标准体系在试验方法设计上的系统差异。

一、为什么氙灯是主流耐候测试方法？

在人工加速老化领域，常见方法主要包括氙弧灯与紫外荧光灯两类。

其中氙弧灯之所以被ISO、ASTM、GB广泛采用，是因为它能够较完整模拟自然太阳光谱：

覆盖280–3000nm光谱范围

同时包含紫外、可见光与部分红外效应

能较真实反映户外材料的综合色变与性能衰减

相比之下，紫外荧光灯方法虽然加速更快，但光谱单一，常用于材料耐候性能的加速老化筛选评价。

二、三个标准体系的核心差异在哪里？

虽然三大体系都使用氙弧灯，但在具体执行方式上差异明显，主要体现在以下几个方面。

2.1 ISO体系（国际通用框架）

ISO体系的特点是结构相对统一，强调方法的一致性与国际互认。

2.2常见标准包括：

ISO4892-2（塑料氙灯老化）

ISO11341（涂料耐候性）

ISO105-B02（纺织品色牢度）

ISO16750-4（汽车电子环境模拟）

在实际测试中，ISO对滤光片的使用有明确对应关系：

使用日光滤光片时，通常采用340nm作为紫外辐照控制点

使用窗玻璃滤光片时，则对应420nm控制条件

也就是说，控制点并不是固定单一的，而是与滤光片类型直接关联。

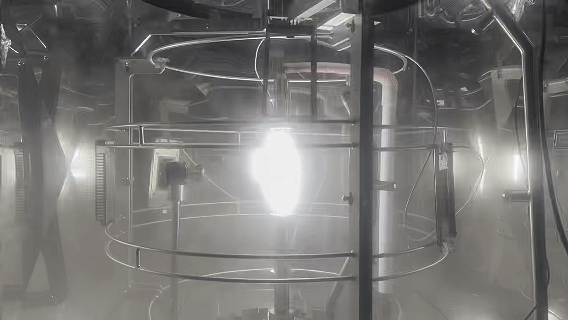

TEMAK转鼓氙灯试验箱内部结构

在温度控制方面，ISO体系通常以黑板温度（BPT）作为主要控制指标，不同材料标准会给出不同设定值，一般在约60–70℃范围内变化。

整体来看，ISO的特点是：

结构相对规范、条件组合相对稳定，适用于国际贸易与通用认证体系。

2.3、ASTM体系（北美工程导向体系）

ASTM的特点与ISO明显不同，它更强调“按应用选择试验路径”。

其核心标准包括：

ASTMG155（氙弧灯通用方法）

ASTMD2565（塑料耐候推荐实践）

ASTMD6695（涂层粉化与外观变化评估）

ASTMD7869（交通涂料相关环境模拟）

ASTM会提供不同的试验运行方案，方案会明确规定：

光照与黑暗时间比例

是否喷淋

温度条件

辐照度设定

用户须根据应用场景选择对应的方案执行。

整体来看，ASTM更偏向工程应用逻辑：

同一材料在不同使用场景下，可能对应完全不同的测试路径。

3、GB/T体系（中国国家标准）

GB/T标准在结构上大多等同采用ISO方法体系，例如：

GB/T16422.2（塑料氙灯老化）

GB/T1865（涂料耐候性）

GB/T8427（纺织品色牢度）

GB/T的特点是：

方法体系基本与ISO保持一致

更强调测试过程的工程化执行与记录规范

在数据留存、设备校准等方面要求更细化

三、四个关键参数差异

虽然标准名称不同，但真正影响结果一致性的核心变量主要有四个。

1、滤光系统

ISO/GB：日光滤光片与窗玻璃滤光片体系较清晰

ASTM：滤光片类型与具体运行方案相关性高

2、辐照控制波长

340nm：主要用于模拟紫外老化作用

420nm：更多用于可见光相关色变评估

不同标准的关键区别在于：ISO/GB根据滤光片选择控制点，而ASTM是由运行方案直接限定。

3、温度控制

氙灯试验中通常使用黑板温度（BPT）作为控制指标。

不同标准之间的差异主要体现在设定范围不同：

ISO：常见约60–70℃区间

ASTM：根据运行方案不同，可扩展至约63–100℃

4、湿度与喷淋条件

这一点往往容易被忽略，但影响很大。

ISO：部分标准允许或要求湿度控制

ASTM：更多通过喷淋与干燥交替模拟环境湿度变化

GB：基本沿用ISO逻辑

四、实验室常见的几个误区

误区1：GB与ISO等同，所以可以直接替代出口测试

标准方法类似，但客户体系不一定互认。

误区2：辐照度达标就代表测试合规

滤光片选择和测试条件组合同样关键。

误区3：ASTM参数可以自由调整

ASTM是以循环为单位的完整条件体系，不能拆分组合。

五、三大标准如何选择？

可以用一个简单逻辑来理解：

国内产品检测与质量控制→GB/T

欧盟与国际通用出口→ISO

北美市场及美资供应链→ASTM（按指定测试条件执行）

本文技术内容仅供选型参考，对外测试报告、出口验证请以对应标准完整条款及客户规范为准。

技术小知识

为什么“测试时间”并不能直接代表老化程度？

在氙灯耐候试验中，很多人习惯用“500小时”“1000小时”来比较材料性能。

但在标准体系中，更关键的控制变量其实是：材料实际接受的光能量（辐照剂量）。

原因在于：

氙灯光谱会随使用时间发生变化

滤光片透过率会逐渐衰减

传感器也存在长期漂移

因此，即使测试时间相同，不同设备实际得到的老化强度也可能不同。

本质上，耐候试验比较的是“能量输入”，而不是“时间长度”。
